隨著建筑智能化與消防系統數字化程度的提高，消防控制器作為連接探測器、執行器與監控中心的核心設備，其可靠性直接關系到火災報警系統的穩定運行與人員財產安全。海灣消防系統在工程應用中廣泛使用。然而，短路和接地故障是導致消防控制器損壞的常見電氣問題。本文從故障機理、典型故障模式、檢測與診斷方法、防護與設計對策、維護管理以及應急處理六個方面，系統分析短路或接地故障造成控制器損壞的風險與防范措施，旨在為工程設計人員、運行維護人員與管理者提供參考，提升系統的抗干擾能力與可靠性。

一、背景與問題概述

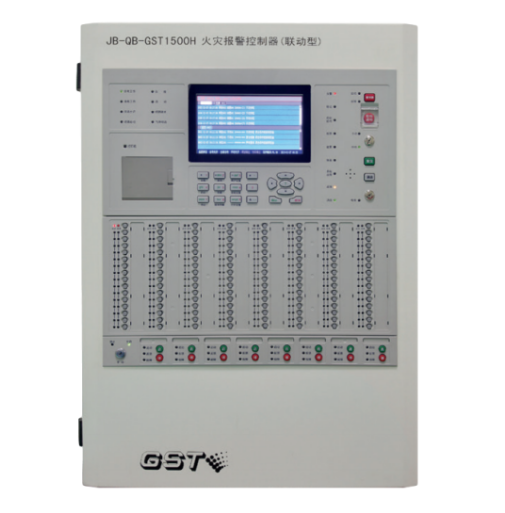

1.1 海灣消防控制器的功能與重要性
消防控制器通常承擔火災信號采集、報警聯動、聯絡通訊、故障自檢和事件記錄等功能，是火災報警系統的大腦。控制器通過總線或回路與探測器、手動按鈕、報警電鈴、噴水閥門等設備相連，實時監測并在異常時發出警報與聯動指令。因此，其穩定性直接影響火災報警的及時性與準確性。

1.2 短路與接地故障的定義與危害
短路通常指電路中非預期的低阻抗連接，導致電流異常增大；接地故障指電氣設備外殼或線路意外與大地形成導電路徑，改變電路工作參考并可能產生危險電位。對于消防控制器，短路或接地故障可能導致電源異常、數據總線干擾、模塊損壞、CPU死機或系統重啟，從而影響整個消防系統的可用性與可靠性，甚或引發誤報警或漏報警。

二、故障機理分析
2.1 電源側短路/接地對控制器的影響

• 過電流與過熱：短路會使控制器電源模塊或供電線路產生大電流，超出元器件額定值，導致保險絲熔斷、開關電源保護動作或器件（如MOSFET、整流橋、濾波電容）熱失效。若保護失效，可能引發永久性損壞。

• 瞬態沖擊（浪涌）：接地或短路轉變時伴隨瞬態電壓/電流尖峰，可能穿透抑制器件，損傷半導體器件和邏輯芯片。

• 供電不穩導致的系統異常：供電電壓跌落或波動會造成控制器重啟、數據總線斷裂或微控制器復位，從而在關鍵時刻失去監測能力。

2.2 總線或回路層面的短路/接地故障

• 探測回路短路：火災探測回路（如模擬地址型總線或傳統二線回路）短路，會使多個探測器或模塊失聯，導致控制器無法正確識別故障點或報警區位。

• 信號干擾與邏輯沖突：接地故障會引入噪聲、地環路（ground loop），擾亂模擬量測量與數字通訊，產生誤報警或阻斷通信協議，長期可能損傷接口芯片。

• 保護設備并聯問題：外加的電磁兼容（EMC）抑制器件、浪涌保護器（SPD）若接線不當或接地不良，可能無法發揮作用，或在擊穿時將能量反饋至控制器。

2.3 機械與環境因素引起的導電路徑變化

• 線纜磨損、絕緣老化或嚙齒動物破壞可能導致導體外露而接觸金屬構件形成接地故障或相間短路。

• 水汽滲入、腐蝕或施工遺留金屬碎屑在接線端子間造成漏電或短路。
  這些因素在長期運行中累積，最終可能引發突發性設備損壞。

三、典型故障模式與案例分析
3.1 典型模式一：總線短路導致主機保護動作
某工程中，探測器總線在施工期被釘子刺破造成單點短路，控制器檢出短路并進入保護狀態，導致整個樓層報警失效。經檢修更換短路段線纜與相關保險后恢復，但主機輸入口的保護二極管與部分接口芯片已受損需更換。

3.2 典型模式二：接地電位差導致通訊異常
兩臺同樓層的子控制器與主控制器接地不一致，形成地環路，在雷雨或工業設備啟動瞬時產生差動電壓，將數據總線干擾至無法通訊，導致誤觸發多個區域報警并破壞了接口變換器。

3.3 典型模式三：浪涌擊穿直流供電模塊
配電室接地不當與外部雷擊共同作用，使供電線路發生高能量浪涌，雖SPD動作但能量未完全泄放至大地，直流穩壓模塊被擊穿，主控板上多個SMT元件損壞，需更換整塊控制器主板。

四、檢測與診斷方法
4.1 現場電氣檢測手段

• 絕緣電阻測量：使用兆歐表對回路線纜、探測器與屏蔽層進行定期絕緣測試，判斷是否存在絕緣下降。

• 回路阻抗與短路電流測量：通過回路電阻測量發現異常低阻抗點并定位短路段。

• 地電位差測量：測量不同配電點、控制柜底板與大地之間的電位差，評估地環路風險。

• 示波器與噪聲分析：對數據總線、供電線采樣，分析脈沖、瞬態與周期噪聲來源。

4.2 控制器自檢與日志分析

• 利用控制器自帶的故障日志與事件記錄分析異常發生前后的狀況，判斷是否與供電波動或外部干擾相關。

• 通過通信協議層級（如RS-485、CAN、專有總線）診斷錯誤碼、幀丟失及CRC錯誤頻率，定位通訊干擾源。

五、防護與設計對策
5.1 電氣系統設計原則

• 分段供電與冗余電源：主/備電源設計并具備自動切換功能，降低單點故障影響；關鍵點采用冗余控制器或雙回路監測。

• 合理接地與等電位聯接：采用單點接地或等電位聯結（具體方式依據系統規模與標準），確保屏蔽層、外殼及SPD接地良好、阻抗低且連續。

• 線路保護器件：在電源與重要信號線上配置過流保護、限流保險、浪涌保護器（符合相關標準、如IEC 61643）、電視導管防護和壓敏電阻等元件，確保浪涌能量安全泄放。

• 信號隔離與防護：使用光耦、隔離變壓器或隔離模塊隔離重要總線，減少地環路影響；在接線端采用隔離端子與防反接設計。

5.2 物理與施工細節

• 選用耐火、阻燃與高絕緣等級的線纜，保證在高溫或火災初期依然具備機械與絕緣完整性。

• 明確線纜敷設路徑，避免與強電、電梯、設備動力線平行敷設或穿同一橋架，降低感應耦合與破壞風險。

• 接線端子采用壓接或合適緊固力矩，定期檢查端子松動、氧化與腐蝕情況。

5.3 控制器內部保護設計

• 設計冗余與過載保護：在主控板層引入分區保護、短路檢測與軟啟動電路，避免單一故障擴散導致整板毀壞。

• 增強抗擾性設計：合理布局電源濾波、采用差模/共模濾波器、采用ESD保護器件、在PCB層設計上優化接地平面與回流路徑。

• 模塊化與易更換設計：將易損件（如電源模塊、通信接口板）模塊化設計，降低故障維修成本與停機時間。

六、維護管理與制度保障
6.1 定期巡檢與測試

• 制定基于風險的巡檢計劃，涵蓋絕緣測試、回路阻抗測量、接地電阻檢測與報警器件靈敏度校準。

• 對發現的隱患（如絕緣下降、端子松動、線纜破損）要有明確的整改時限與責任人。

6.2 事件記錄與故障追溯

• 建立完整的故障檔案，記錄每次故障的時間、類型、處理過程與最終原因分析，為后續改進提供數據支持。

• 結合大數據或運維管理平臺，分析故障頻率、趨勢與高風險區域，實現預測性維護。

6.3 培訓與應急預案

• 對運行維護人員開展電氣安全、接地理論、短路檢測與現場保護器件更換等培訓，提升應急處置能力。

• 制定故障應急預案，包括快速隔離故障回路、切換備份控制器、與消防部門聯動的通訊與流程，確保在控制器損壞情況下仍能保持必要報警與聯動功能（如手動啟動備用報警裝置或切換到次級系統）。

七、應急處理與恢復流程
7.1 現場隔離與安全保障

• 一旦發現短路或接地故障并懷疑造成控制器損壞，應首先切斷相關回路電源或?qū)⒖刂破髦糜诠收细綦x模式，防止二次災害。

• 確保人員安全，遵循電工操作規程，在絕緣良好、防護到位的前提下進行檢測與修復。

7.2 快速診斷與替換策略

• 利用備件策略快速更換受損模塊或備機，以縮短系統不可用時間；對關鍵場所建議配置熱備控制器或現場應急報警器。

• 在更換后進行聯動與功能測試，確認探測回路、手動報警與輸出聯動可靠恢復。

7.3 事后分析與改進

• 故障處理完成后，進行根本原因分析（RCA），明確設備損壞的直接原因與潛在管理或設計缺陷，形成整改方案并落實。

• 根據分析結果更新設計規范、維護計劃與施工驗收標準，防止類似事故重演。

八、標準與法規遵循
在設計與施工過程中，應遵循國家與行業相關標準，如中國國家標準GB 50116《火災自動報警系統設計規范》、GB 14287系列、相關電力及接地規范，以及制造商的安裝與維護手冊。對于特殊場所（如燃?xì)?、化工、?shù)據中心等），需滿足更高的防爆、防火與冗余要求。
