DH-GSTN5300/22F剩余電流式電氣火災監控探測器
文章來源：m.hnwgkl.com作者：海灣消防公司人氣：2103日期：2019-05-04 06:20:23

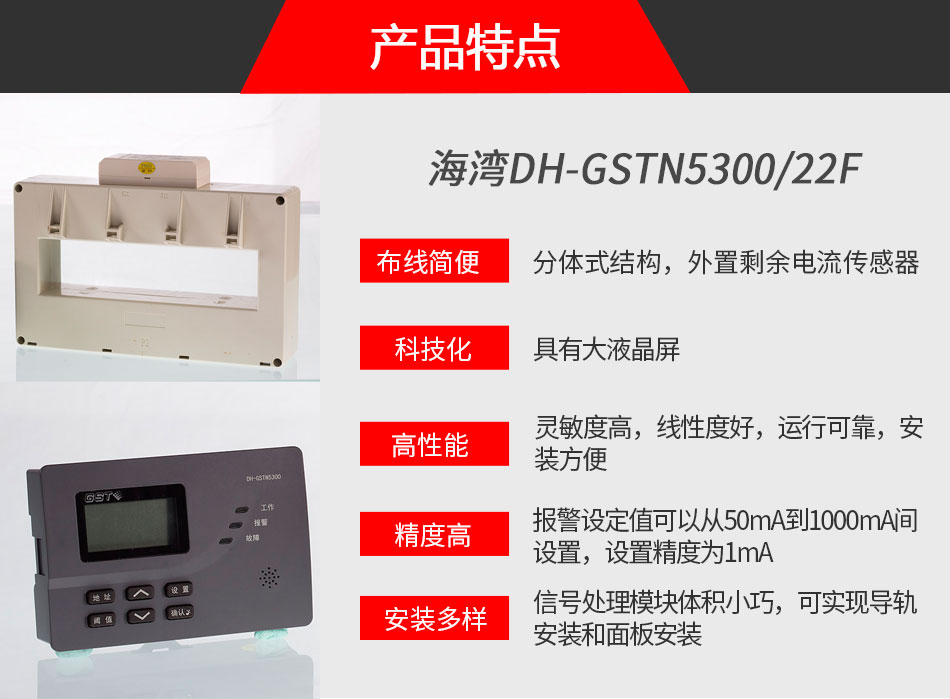

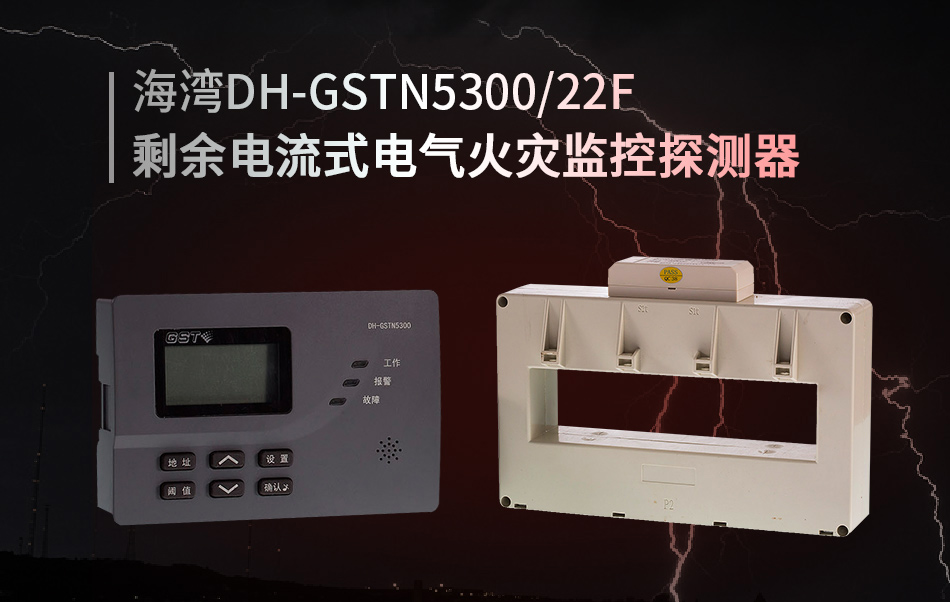

一、海灣DH-GSTN5300/22F剩余電流式電氣火災監控探測器概述

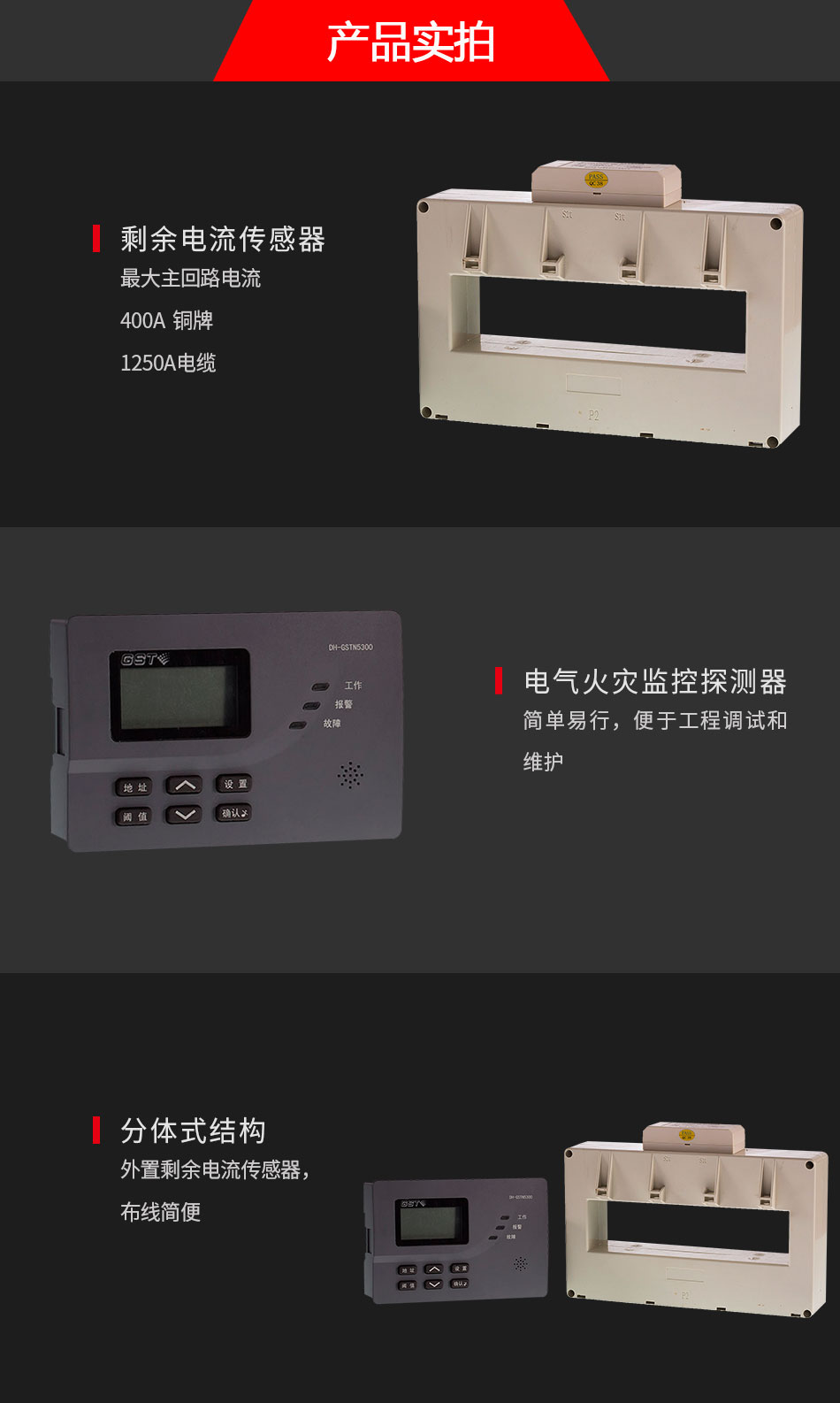

DH-GSTN5300/22F剩余電流式電氣火災監控探測器由信號處理模塊和剩余電流傳感器兩部分構成，為分體式單路探測器，剩余電流傳感器為閉口方孔型，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。

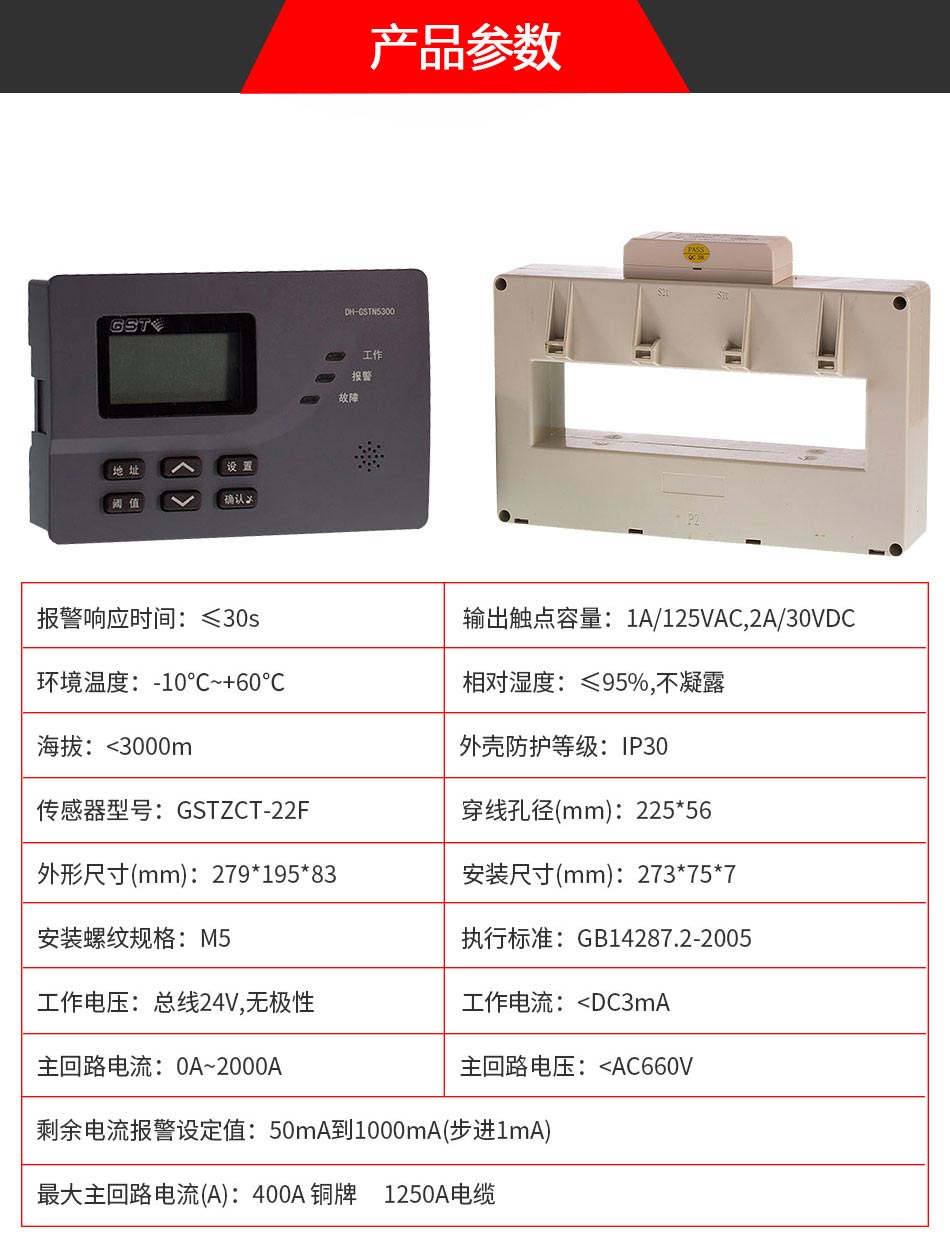

二、海灣DH-GSTN5300/22F電氣火災監控探測器產品參數
| 型號 | DH-GSTN5300/22F |
| 工作電壓 | 總線24V,無極性 |
| 工作電流 |
|
| 剩余電流報警設定值 | 50mA到1000mA(步進1mA) |
| 主回路電流 | 0A~2000A |
| 主回路電壓 |
|
| 報警響應時間 | ≤30s |
| 輸出觸點容量 | 1A/125VAC,2A/30VDC |
| 環境溫度 | -10℃~+60℃ |
| 相對濕度 | ≤95%,不凝露 |
| 海拔 | <3000m |
| 外殼防護等級 | IP30 |
| 執行標準 | GB14287.2-2005 |
三、DH-GSTN5300/22F探測器所接傳感器技術參數
| 傳感器型號 | GSTZCT-22F |
| 穿線孔徑 | 225*56 |
| 最大主回路電流(A) |
400A 銅牌 1250A電纜 |
| 外形尺寸 | 279*195*83 |
| 安裝尺寸 | 273*75*7 |
| 安裝螺紋規格 | M5 |

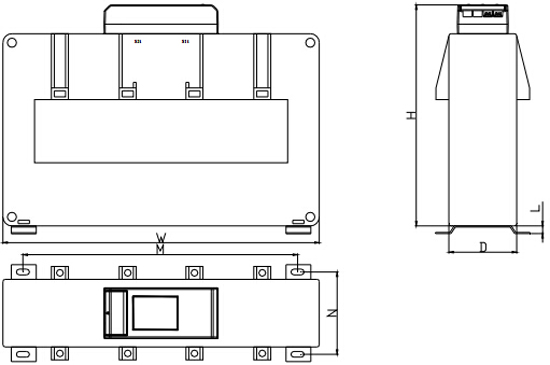

四、DH-GSTN5300/22F探測器傳感器外形示意圖
DH-GSTN5300/22F探測器傳感器外形示意圖

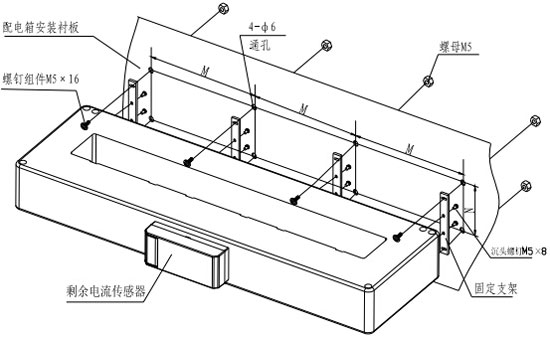

五、DH-GSTN5300/22F探測器傳感器安裝示意圖
DH-GSTN5300/22F探測器傳感器安裝示意圖
