海灣消防控制模塊現場點位配置與接線技術
文章來源：m.hnwgkl.com作者：海灣消防公司人氣：104日期：2026-07-20 09:47:03
海灣消防控制模塊是報警系統與消防聯動設備的銜接核心，主要用于控制排煙風機、防火卷簾、噴淋泵、排煙閥、應急廣播等聯動設備啟停，同時反饋設備運行狀態。模塊的現場點位布置、選型匹配、接線工藝、地址配置直接決定消防聯動系統的精準性與穩定性，是現場消防設備配置中技術復雜度最高、容錯率最低的核心工序。
控制模塊選型需匹配聯動設備功率與控制模式。海灣模塊涵蓋單輸入模塊、單輸出模塊、輸入輸出模塊、多線控制模塊等全系列產品，現場需根據聯動設備控制需求精準選型。防火閥、排煙閥、水流指示器、壓力開關等信號反饋類設備，配置單輸入模塊，僅負責采集設備狀態信號、上傳至報警主機。應急廣播、聲光警報器、排風設備等小功率啟停設備，配置常規輸入輸出模塊，實現信號采集與啟?？刂齐p向功能。噴淋泵、消火栓泵、排煙風機等大功率消防設備，必須選用海灣專用多線控制模塊，規避總線信號負載不足、干擾導致的設備誤啟停問題，保障大功率設備聯動安全。
模塊現場點位布置遵循就近安裝、便于運維原則。控制模塊禁止直接安裝在高溫、潮濕、多粉塵、強電磁干擾的設備本體上，需布置在聯動設備周邊干燥、通風、便于檢修的墻面或控制柜內。單個防火分區的聯動模塊集中布置或分區分散布置，做好點位標識，每個模塊對應專屬聯動設備，一一對應、無混接。模塊安裝高度距地面1.3m至1.5m，固定牢固，外殼完好，端子接口無破損。所有模塊需設置清晰標識，標注對應設備名稱、分區、編碼號，便于后期故障排查、日常運維。電纜豎井、配電間內的模塊需做好防塵、防鼠、防潮防護，延長設備使用壽命。

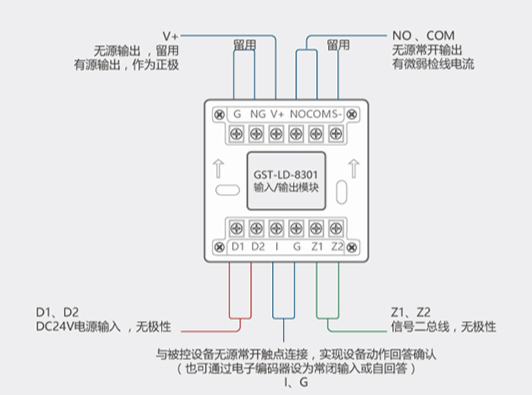

標準化接線工藝是模塊穩定運行的關鍵。海灣控制模塊嚴格區分總線端子、電源端子、反饋端子、控制端子，現場接線需嚴格對照設備說明書施工，杜絕錯接、混接。報警總線采用無極性兩線制接線，接入模塊總線接口，線纜選用阻燃雙絞線；外部控制電源、反饋線路單獨布線，與總線分區隔離，避免電壓串燒損壞設備。每個接線端子接線數量不超過2根，線纜壓接牢固，無裸線、虛接、松動問題，線束整齊綁扎，無交叉纏繞。線路預留200mm以上余量，便于調試檢修，所有線纜端部編號標識清晰，與圖紙臺賬完全一致。
地址編碼與聯動邏輯精準配置。所有控制模塊需獨立編碼，編碼規則按照防火分區、設備類型、點位順序統一編制，錄入海灣報警主機系統，實現設備點位精準定位。聯動邏輯需嚴格依據消防規范設置，如探測器報警后聯動排煙閥開啟、風機啟動，分區火警觸發后聯動防火卷簾降落、切斷非消防電源。邏輯配置需精準分區，杜絕跨分區誤聯動、漏聯動問題，同時設置延時啟停、聯動優先級，保障消防動作有序開展。完成配置后，需在主機端錄入所有模塊參數，建立設備臺賬，實現系統化管控。
模塊調試與功能校驗確保聯動可靠性?，F(xiàn)場逐點開展模塊單機測試、聯動閉環測試，手動觸發探測器、手報火警信號，校驗?zāi)K接收指令、控制設備啟停、反饋狀態信號的全過程。重點測試大功率設備多線模塊的穩定性，排查信號延遲、反饋異常、啟停失靈等問題。同時測試線路短路、斷路故障報警功能，確保模塊可精準上傳故障信息。調試完成后鎖定系統邏輯參數，留存調試記錄，保障模塊長期穩定運行，滿足消防聯動驗收與日常運維要求。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.hnwgkl.com/；海灣服務熱線：18910580194
