海灣JTY-GF-GST104(Ex)/T點型光電感煙火災探測器
一、海灣JTY-GF-GST104(Ex)/T點型光電感煙火災探測器概述：
JTY-GF-GST104(Ex)/T點型光電感煙火災探測器利用紅外散射技術，采用進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。產品結構新穎、外型美觀、性能穩定可靠、抗潮濕性強，并具有良好的抗化學腐蝕性。本探測器防爆類型為本質安全型，防爆標志為ExibIICT6，適用于石油、化工等行業具有防爆要求的1區及2區使用，同時本探測器還抗磷化鋁、鹽霧、二氧化硫腐蝕，適用于倉庫、廠房及其它有磷化鋁、鹽霧、二氧化硫腐蝕環境的場所。本探測器為非編碼型，與GST-LD-8332模塊箱配合使用，可接入本公司生產的各類火災報警控制器，完成對探測器信號的處理。
該產品符合GB 3836.1《爆炸性氣體環境用電氣設備 第1部分：通用要求》和GB 3836.4《爆炸性氣體環境用電氣設備 第4部分：本質安全型"i”》的有關規定。
JTY-GF-GST104(Ex)/T點型光電感煙火災探測器利用紅外散射技術，采用進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。產品結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，并具有良好的抗化學腐蝕性。本探測器防爆類型為本質安全型，防爆標志為ExibⅡCT6，適用于石油、化工等行業具有防爆要求的1區及2區使用，同時本探測器還抗磷化鋁、鹽霧、二氧化硫腐蝕，適用于倉庫、廠房及其它有磷化鋁、鹽霧、二氧化硫腐蝕環境的場所。本探測器為非編碼型，與GST-LD-8332編碼接口模塊配合使用，可接入本公司生產的各類火災報警控制器，完成對探測器信號的處理。
二、海灣JTY-GF-GST104(Ex)/T點型光電感煙火災探測器主要技術指標
(1)工作電壓：DC16V～DC28V
(2)靜態電流≤150μA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內)
(3)報警電流≤30mA
(4)安全柵參數：U0=28V，I0=93mA
(5)防爆標志：ExibIICT6
(6)報警確認燈：紅色，正常時閃亮，報警時常亮
(7)使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
大氣壓力：86kPa～106kPa
(8)外殼防護等級：IP23
(9)探測器尺寸：
直徑：100mm，高：56mm(帶底座)

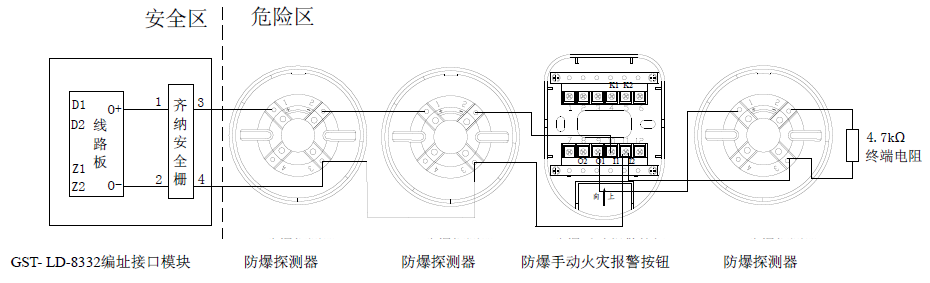

三、海灣JTY-GF-GST104(Ex)/T點型光電感煙火災探測器接線
防爆定位底座上有四個帶數字標識的接線端子，“1”接編址接口模塊輸出端的正極，“2”作為輸出連接下一只探測器的正極（即“1”號端子），“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在編址接口模塊輸出端的負極上。“4”不接線，用來輔助固定探測器。
探測器與防爆定位底座上有定位凸棱，使探測器具有唯一的安裝位置。防爆定位底座A、B處有兩個凸棱，探測器防爆定位中扣側面C處有一個凸棱。裝配時，將探測器C對準防爆定位底座A處，順時針旋轉至B處即可安裝好探測器。
