隨著建筑智能化和消防信息化的發展，消防主機聯網已成為實現集中監控、遠程報警傳輸和應急聯動的重要手段。本文以消防主機聯網調試為核心，系統介紹聯網前的準備、硬件與網絡設計、通信協議與兼容性、調試流程與方法、常見問題及排查技巧、驗收要點與維護建議。力求從工程實踐和技術細節出發，為工程技術人員、調試人員及項目管理者提供可操作的指導與參考。

一、概述與目標

1.1 背景與意義
傳統消防主機多為本地獨立運行，報警信息局限于現場聲光提示和本地接警。聯網后的消防主機可將報警信息實時上傳至消防控制中心、物業管理平臺、智能樓宇系統或第三方監控平臺，實現報警信息共享、遠程監控、報警聯動優化與應急指揮支持。這不僅提高了火災報警信息的響應速度，也便于故障診斷與設備管理，提升消防系統整體可靠性。

1.2 聯網調試的目標

• 確保消防主機與目標平臺（如消防控制室中心、監控平臺、樓宇自控系統、云平臺等）之間的通信穩定、數據準確、時延滿足要求。

• 校驗數據格式和協議（如標準消防協議、廠商自定義協議、MODBUS、OPC等）的一致性與兼容性。

• 驗證報警傳輸、復位、回路狀態、故障與監督信號等信息的完整性。

• 測試聯動策略（如聯動啟動排煙、聯動啟動閥門、上傳視頻、派單等）在聯網條件下的正確觸發。

• 完成相應的記錄與驗收報告，確保后期運維可追溯。

二、聯網前的準備工作
2.1 文檔與信息準備

• 設備技術資料：消防主機說明書、協議手冊、接線圖、固件版本說明、產品出廠檢驗報告。

• 項目文件：建筑平面圖、弱電豎向與平面布線圖、消防控制室圖紙、消防接口要求、驗收標準。

• 平臺接口規范：目標平臺的通信協議文檔、IP地址規劃、端口、接入認證方式（賬號/密碼/證書）等。

• 權限與聯系人：明確廠商技術支持、系統集成方、物業、建設單位和消防監督單位的聯系人與應急聯系方式。

2.2 環境與工具準備

• 網絡工具：網線、交換機、路由器（如需）、網線測試儀、網口轉接模塊、PoE設備（如適用）。

• 調試工具：筆記本電腦、串口轉USB線、通信調試軟件（如串口調試助手、TCP/UDP測試工具、抓包工具如Wireshark）、終端模擬器。

• 測試設備：模擬報警器件（手報按鈕、模擬煙感、溫感、探測器測試儀）、負載模擬器、繼電器模塊、可編程邏輯控制器（如需要）。

• 安全與記錄：萬用表、絕緣手套、接地良好措施，同時準備調試記錄表、測試清單、拍照與錄像設備用于留檔。

三、網絡設計與硬件連接
3.1 網絡拓撲規劃

• 集中型拓撲：消防主機通過局域網交換機或專用網絡與消防控制中心/監控服務器直連，適用于規模較小或單棟建筑。

• 分布式/匯聚型拓撲：多臺消防主機通過樓宇弱電井或機房交換機匯聚，再通過核心交換機與樓宇管理平臺或云平臺通信，適用于大型園區或樓宇群。

• 冗余與高可用：根據重要性，可考慮雙網冗余（主備網絡）、雙網口熱備或環網等設計，滿足消防系統對可靠性的高要求。

3.2 接口類型與連接方式

• 串口（RS-232/RS-485）：傳統主機常用串口與協議設備通信。RS-485常用于多臺設備總線連接，注意終端電阻與差分接線。

• 以太網（TCP/IP）：現代主機普遍支持以太網協議，通過IP地址與端口進行通信。要注意子網劃分、VLAN設置、交換機端口策略。

• 光纖：長距離或需電氣隔離時采用光纖鏈路，需注意光纖收發器與媒體轉換器的兼容。

• 無線（4G/5G/Wi-Fi）：遠程或無法布線場景可使用無線鏈路，但需增加安全性措施（VPN、加密隧道）并評估網絡抖動與時延。

3.3 物理連線與接地

• 按設備手冊接線，確保電源、通信口和繼電器輸出正確連接。對于RS-485要確認A/B極性一致。

• 對弱電箱、接地屏蔽線進行正確接地，避免共模干擾。交換機、電源模塊應安裝在通風良好位置。

• 網線走線要避免與強電同槽敷設，減少電磁干擾。

四、通信協議與兼容性處理
4.1 常見協議類型

• 行業標準協議：GB/T 29364 等（具體行業標準應參照國家或地方規范）。

• 廠商協議：不同廠商可能采用私有協議或擴展標準，需獲取協議手冊做解析。

• 開放協議：MODBUS TCP/RTU、BACnet、OPC 等，便于與樓宇自控或第三方平臺集成。

4.2 協議適配與解析

• 確認協議的報文格式、功能碼、地址分配、數據位寬及校驗位等。

• 對于私有協議，最好在調試前與廠商協調獲得協議定義，或使用抓包工具解析已有通信數據。

• 若平臺支持中間件或網關，可通過協議轉換器實現協議適配，避免改動主機固件。

4.3 報文安全與認證

• 如果使用公網或運營商網絡上傳數據，應考慮采用VPN、SSL/TLS或設備證書等方式進行加密認證，防止數據被篡改或竊取。

• 檢查平臺是否支持基于賬號的權限管理或基于證書的設備識別，確保接入設備合法性。

五、聯網調試的詳細流程與方法

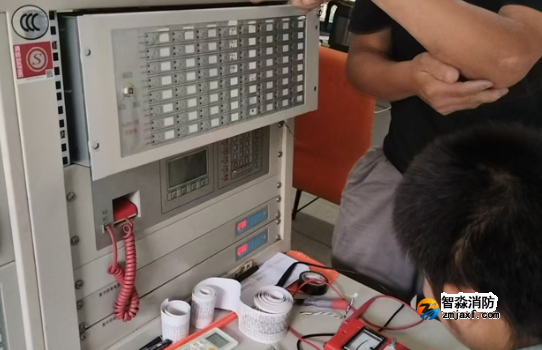

5.1 初步聯接與物理檢查

• 檢查所有物理連接：電源、接地、網絡接口、繼電器端子，確認無松動或錯誤接線。

• 上電自檢：觀察主機自檢指示、主控燈、故障燈以及日志，確認主機啟動正常且固件版本為預期版本。

• 確認IP規劃：如果是以太網接入，確保主機IP地址、網關、子網掩碼配置正確，避免與其他設備沖突。

5.2 基本通信驗證

• Ping測試：使用筆記本或服務器對消防主機IP地址進行Ping測試，驗證網絡連通性和延遲。

• 端口連通性：使用telnet或TCP測試工具檢查目標端口是否開放，確認防火墻或交換機策略未阻斷通信。

• 串口通信：對于RS-485/RS-232，使用串口工具（如串口助手）發出查詢報文，查看主機響應。

5.3 協議與數據校驗

• 報文抓包：使用Wireshark等抓包工具捕獲雙方通信報文，逐字段比對協議文檔，確保數據格式及時間戳、設備地址等字段正確。

• 信號映射：將主機上的具體輸入/輸出（如火警回路號、探測器地址、手報點位、故障與監督狀態）對應到平臺的點位表，確保一一映射。

• 報文負載測試：模擬大量事件（如多點同時報警）測試平臺承載能力與報文順序處理，觀察是否丟包或延遲積累。

5.4 功能性測試

• 單點觸發測試：逐一觸發探測器、手動報警按鈕等，驗證主機能正確識別、記錄并向平臺上傳事件；平臺展示與告警記錄要一致。

• 故障與恢復測試：模擬短路、斷線、設備故障、斷電恢復等情況，校驗主機故障上報、監督報警及恢復上報是否正常。

• 聯動動作測試：針對預設聯動（如啟停排煙、聯動啟動風機、聯動視頻抓拍、聯動門禁開門等），在聯網狀態下觸發并驗證聯動路徑與實際動作。

• 報表與歷史記錄：檢查平臺是否能正確存儲并查詢歷史報警、事件及狀態變更，確認時間同步（NTP）是否一致。

5.5 性能與穩定性測試

• 長期在線測試：將主機與平臺長期保持連接（至少72小時或更長，視工程要求），觀察是否出現掉線、重連或異常日志。

• 壓力測試：在非生產環境或在獲得許可的情況下，模擬高頻報警場景以檢測系統承載能力。

• 網絡異常模擬：模擬網管切換、斷網、網段變換等情況，驗證主機與平臺的重連機制與異常處理策略。

六、常見問題與排查技巧
6.1 常見通信故障及處理

• 無法Ping通：檢查IP沖突、網線、交換機端口狀態、VLAN與子網設置、防火墻策略。

• 報文無法到達平臺：檢查目標端口是否開放、路由配置、NAT規則、VPN隧道是否建立。

• 串口無響應：確認串口參數（波特率、數據位、校驗位、停止位）一致，檢查A/B線是否反接，終端電阻是否存在。

• 數據錯位或解析錯誤：核對字節序（大端/小端）、數據位寬、BCD編碼或ASCII編碼的差異。

• 報警延遲或丟失：檢查主機緩沖區、平臺并發處理能力、網絡丟包率和重發機制。

6.2 硬件與接地相關問題

• 干擾導致通信中斷：檢查電源質量、屏蔽線接地、交換機是否與強電設備共槽敷設。

• 設備重啟或死機：查看主機電源電壓穩定性、散熱與固件日志，必要時升級固件或更換故障模塊。

6.3 安全與權限問題

• 登錄認證失?。捍_認賬號密碼正確、是否啟用IP白名單、證書是否過期。

• 非授權接入：檢查并加固防火墻策略，使用VPN或專用鏈路連接，限制管理口訪問。

七、驗收要點與文檔編制
7.1 驗收檢查清單（示例要點）

• 設備型號、數量、固件版本、安裝位置、標識是否與設計一致。

• 網絡連接穩定性（Ping、上報成功率、平均延遲）滿足規范要求。

• 報警、故障、監督、恢復等事件在平臺的顯示與存儲符合要求。

• 聯動動作在聯網條件下的觸發與反饋均正確。

• 日志、抓包、測試記錄、調試照片與視頻資料齊全并歸檔。

7.2 調試與驗收文檔

• 聯網調試報告：包含調試日期、參與人員、設備清單、IP與端口分配、固件版本、測試步驟、測試結果、異常記錄及處理意見。

• 報文樣本與抓包文件：用于后期問題復現與協議對照。

• 點位表與聯動表：明確主機回路/點位與平臺顯示項之間的對應關系。

• 維護手冊與操作說明：包含日常巡檢、常見故障處理流程、備用方案及聯系方式。

八、維護與升級建議
8.1 日常巡檢

• 定期檢查主機運行狀態、通信指示燈、日志與平臺對接狀態（建議至少每月一次）。

• 定期備份配置與點位表，并對關鍵設備實行版本管理。

8.2 固件與安全升級

• 在廠商發布安全補丁或功能升級時，先在測試環境驗證再在生產環境部署，避免在線升級引起服務中斷。

• 對使用公網鏈路的系統，定期更換證書、更新VPN配置，確保傳輸鏈路安全。

8.3 性能監控與告警優化

• 對關鍵鏈路設置監控（如鏈路丟包率、時延、在線率），并在異常時自動報警給運維人員。

• 優化報警過濾與分級，避免誤報或告警泛濫影響響應效率。
