海灣JTW-ZOF-GST9712 型點型感溫火災探測器接線安裝技術
文章來源：m.hnwgkl.com作者：海灣消防公司人氣：1029日期：2025-01-17 09:51:19
海灣JTW-ZOF-GST9712型點型感溫火災探測器接線安裝技術
特點
海灣JTW-ZOF-GST9712型點型感溫火災探測器是我公司推出的最新產品。在保留 JTWB-ZCD-G1(A)型
點型感溫火災探測器功能的基礎上，具有以下特點。
（1） 專業造型設計、結構新穎、外形美觀；
（2） 指示燈指示明顯，360 度范圍可見；
（3） 具有溢水孔設計，防止積水滲漏。
主要技術指標
（1）探測器類別：P（A1R 和 BS 可設，出廠默認類別為 A1R）
（2）工作電壓：DC16V～DC28V
（3）監視電流≤60μA (注：靜態時探測器可工作在 DC16V～DC28V 電壓范圍內。)
（4）報警電流≤30mA
（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（6）使用環境：
溫度：A1R 類別：典型應用溫度 25℃；范圍 -10℃～50℃
BS 類別：典型應用溫度 40℃；范圍 -10℃～65℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP33
（8）外形尺寸：
直徑：100mm，高：53.3mm(帶底座)
保護面積
當空間高度不超過 8m 時，保護面積為 30m2。具體參數應以《火災自動報警系統設計規范》（GB
50116）為準。
結構特征、安裝與布線
外形結構與 JTW-ZOM-GST9612 型點型感溫火災探測器相同。
安裝及布線方式與 JTY-GF-GST9711 型點型光電感煙火災探測器相同。

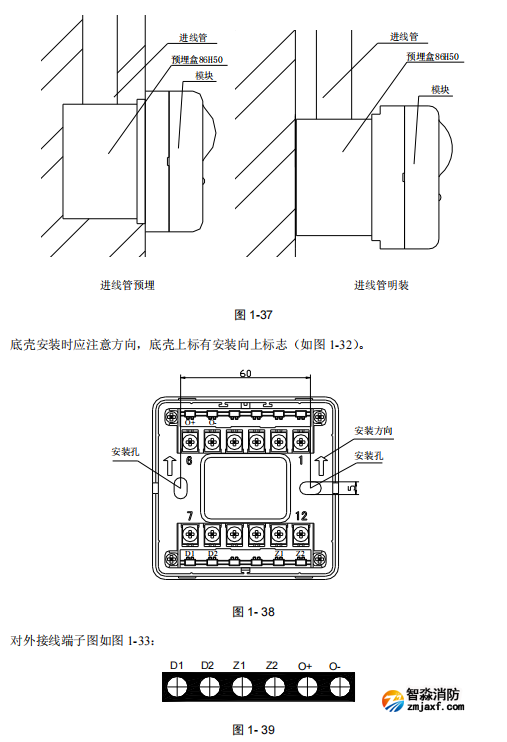

探測器與 GST-LD-8319 輸入模塊配合應用，
