海灣JTY-GF-GSTN900-NB獨立式光電感煙火災探測報警器接線安裝技術
海灣JTY-GF-GSTN900-NB獨立式光電感煙火災探測報警器接線安裝技術
5.2.1 特點
JTY-GF-GSTN900-NB獨立式光電感煙火災探測報警器，NB-IoT 無線數據終端，能夠探測火災
時產生的大量煙霧，發出報警信號，報警器內置可與互聯網連接的 NB-IoT 無線通訊模塊，并能通過
第三方增值電信服務方運營的互聯網平臺服務將報警信息推送到由第三方運營的微信公眾號（“第三
方微信公眾號”）、預留手機號碼將收到電話和短信通知。報警器采用光電感煙器件及符合嚴格的生
產工藝，外形美觀，安裝簡單，可廣泛用于網吧、歌舞廳、咖啡廳、休閑廳、住宅等場所進行火災安
全監測。
本探測器主要具有以下特點：
（1）采用先進的半導體元器件及優良的生產工藝，工作穩定、安裝簡單、無需調試；
（2）采用獨特的光學迷宮設計，可探測多種物質燃燒產生的煙霧，抗?jié)駸岘h(huán)境性能優良；
（3）內置蜂鳴器，報警后發出強烈的聲響；
（4）內置 NB-IoT 無線通訊模塊，可將報警信息推送到由第三方運營的微信公眾號（“第三方
微信公眾號”）、預留手機號碼將收到電話和短信通知；
（5）同時具有按鍵消音與遠程消音功能；
（6）報警器采用 1 節 CR17450-L 鋰電池（簡稱電池），持續工作時間不少于 5 年2。
5.2.2 主要技術指標
（1）電源：1 節 CR17450-L 鋰電池
（2）指示燈：
紅色：正常時約 60S 閃亮一次，報警時與報警音同步閃亮
藍色：NB-IoT 網絡狀態指示
1）快速閃亮（1 秒 1 次）：未連接到網絡
2）慢速閃亮（3 秒 1 次）：正在連接網絡
3）熄滅：已連接 NB-IoT 平臺
（3）報警聲響＞80dB(3m)
（4）通訊方式：NB-IoT 通訊
（5）保護面積：60m2～100m2 具體參數應以《火災自動報警系統設計規范》（GB 50116）為準
（6）外殼防護等級：IP30
（7）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（8）外形尺寸：直徑 105mm×高 40mm（不帶底座，帶底座高度 45mm）
5.2.3 結構特征、安裝與布線

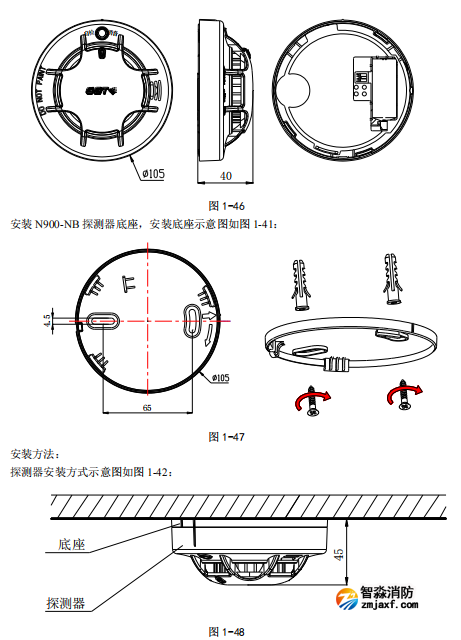

探測器的外形結構示意圖如圖 1-40：
將電池裝入探測器。按下報警器自檢/消音按鈕并保持（≥1.5s），蜂鳴器發出報警聲，紅色指示
燈快速閃亮，同時第三方微信公眾號收到“發生測試報警”信息，則報警器正常工作。
用φ4 螺釘將底座固定在預埋盒或屋頂上，探測器底部對正底座順時針旋轉,即可將探測器安裝
在底座上。
