海灣GST-MD-M9514型火災光警報器接線安裝技術
海灣GST-MD-M9514型火災光警報器接線安裝技術
特點
GST-MD-M9514 火災光警報器用于顯示室內火災探測器報警情況。一般安裝在巡視觀察方便的地
方，如會議室、餐廳、房間等門口上方，當房間內探測器報警時，警報器上的指示燈根據警報器設
置的設備類型可以自動閃亮，也可以通過控制器聯動啟動閃亮，使工作人員在不進入室內的情況下
就可知道室內的探測器已觸發報警。
GST-MD-M9514 火災光警報器為編碼型警報器，可直接接入火災報警控制器的信號二總線。
主要技術指標
（1）工作電壓：總線 24V
（2）監視電流≤0.6mA
（3）動作電流≤5mA
（4）線制：直接接入火災報警控制器信號二總線
（5）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（6） 外殼防護等級：IP30
（7） 執行標準：GB 26851-2011
（8） 外形尺寸：
86mm×86mm×43mm（帶底殼）
結構特征、安裝與布線

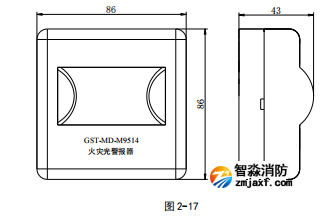

火災光警報器的外形結構示意圖如圖 2-17
火災光警報器采用明裝，進線管預埋安裝，將底盒安裝在 86H50 型預埋盒上，安裝方法與 GSTLD-8319 型輸入模塊相同。
火災光警報器正中處有一紅色高亮度發光區，當對應的探測器觸發時，該區紅燈閃亮。火災光警報器的對外端子示意圖如圖 2-18：
其中：
Z1、Z2 為與對應探測器信號二總線的接線端子
布線要求：Z1、Z2 信號總線采截面積≥1.0mm2 的耐火 RVS 型雙絞線。
