海灣GST-GD-N90消防應急廣播設備接線安裝技術
海灣GST-GD-N90消防應急廣播設備介紹
1.1 海灣GST-GD-N90消防應急廣播設備系統概述
GST-GD-N90 消防應急廣播設備是消防應急廣播系統的配套產品，它是在國家標準《GB16806-2006
消防聯動控制系統》指導下設計的，并完全滿足該標準的要求。GST-GD-N90 消防應急廣播設備集音
源和 120W 功率放大電路為一體，與廣播終端設備一起組成消防應急廣播系統，在消防控制器的控制
下，共同完成消防聯動控制。
1.2 海灣GST-GD-N90消防應急廣播設備系統配置說明
GST-GD-N90 消防應急廣播系統主要由以下設備組成：
? GST200 或 GST500 或 GSTN1500 火災報警控制器/消防聯動控制器
? GST-GD-N902-01 廣播控制器
? HY6202BG-03 功率放大器
? BG5-2A、XD5-4C、WY-XD5-5、HY6257、HY6253、HY6251 型揚聲器
1.3 海灣GST-GD-N90消防應急廣播設備系統容量
? BG5-2A、XD5-4C、WY-XD5-5、HY6257、HY6253、HY6251 型揚聲器額定功率為 3W
? HY6202BG-03 功率放大器額定輸出功率 120W
2.1 海灣GST-GD-N90消防應急廣播設備特點
? 應急廣播、話筒、MP3、外線四種播音模式
? 話筒播音具備背景與應急兩種播放方式
? 手動、自動兩種工作模式
? 硬件鎖設置權限保護，兼顧安全與便捷
? 內置存儲芯片可以存儲 10 個小時以上的話筒錄音
? 可插 FAT32 分區格式 SD 卡，作為 MP3 放音的音源
? 壁掛式安裝，配置靈活
? 可實現對電源主、備電狀態的智能監控，確保使用的安全性與可靠性
? 可實時監測當前揚聲器數量變化，并對線路短路、斷路情況做報警提示
? 可以通過 CAN 與控制器進行通信
2.2 海灣GST-GD-N90消防應急廣播設備主要技術指標
? 工作電壓：交流 220V（85%-110%范圍內）
? 主電源工作電流：額定負責 ≤1.4A
空載 ≤130mA
? 失真度：＜5%
? 信噪比：≥70dB
? 信號輸出：120V 定壓輸出
? 環境溫度：0℃-40℃
? 環境濕度：≤95%
? 通訊模式：CAN
? 外觀尺寸
尺 寸：380mm×115mm×582.4mm(長×厚×高)
2.3 海灣GST-GD-N90消防應急廣播設備結構特征、安裝與布線

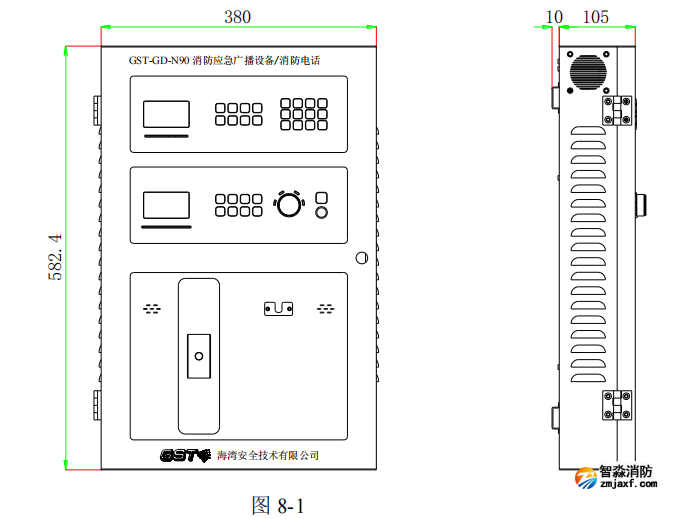

GST-GD-N90 消防應急廣播設備外形及結構示意圖如圖 8-1。總機面板由話筒、點陣式 LCD
屏幕、狀態指示燈、音量調節旋鈕、權限鎖和按鍵組成。

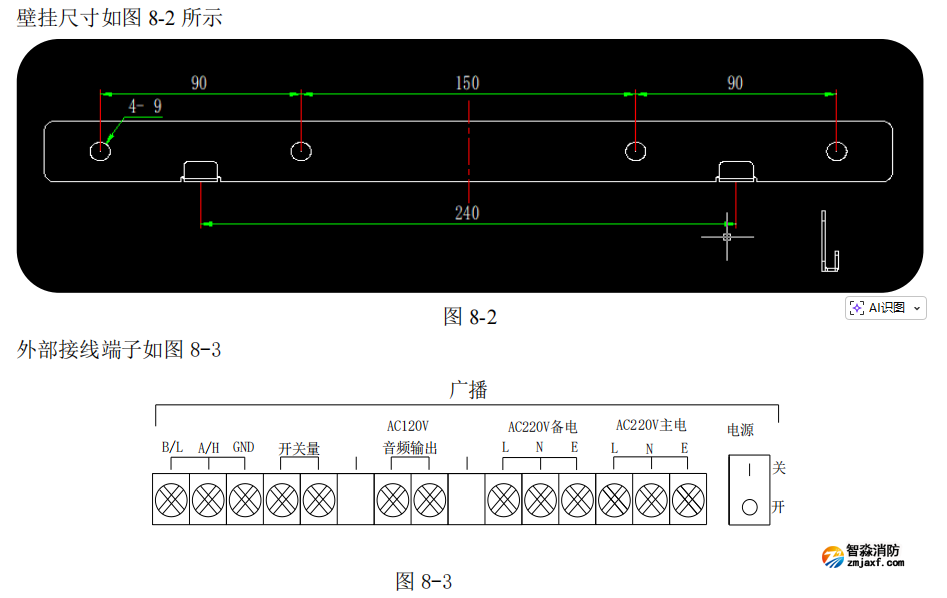

B/L A/H：CAN 通訊接口；
開關量：開關量信號輸入（即短路信號輸入，請勿輸入電源信號）；
AC120V：音頻 AC120V 定壓輸出；
AC220V 備電：備電 AC220V 輸入；
AC220V 主電：主電 AC220V 輸入；
電源開關：開關連接線上接有 3A 保險管；
布線要求：
1. 接線端子接線均剝開 1cm，掛錫后接入。
2. 設備的消防控制線與廣播線應分開敷設，以免造成干擾。
3. 電源線和廣播線采用 RVS2×1.5mm2以上。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.hnwgkl.com/；海灣服務熱線：18910580194
