JTY-GF-GST9711(EX)點型光電感煙火災探測器(船用)

文章來源：m.hnwgkl.com作者：海灣消防公司人氣：2359日期：2019-05-04 08:58:57

一、JTY-GF-GST9711(Ex)（船用）概述：

　　JTY-GF-GST9711(Ex)點型光電感煙火災探測器（以下簡稱探測器）為非編碼感煙探測器，適用于石油、化工等行業具有防爆要求的I區及II區使用。與GST-LD-8332編址接口模塊配合使用，可接入本公司生產的各類火災報警控制器，完成探測器的信號處理。

　　該探測器防爆類型為本質安全型，產品符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的有關規定。

二、JTY-GF-GST9711(Ex)（船用）特點：

　　1.采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好；

　　2.專業造型設計，結構新穎、外型美觀、超薄型；

　　3.性能穩定可靠、抗潮濕性強，并具有良好的抗化學腐蝕性

　　4.超大指示燈指示，360度范圍可見；

　　5.具有溢水孔設計，防止積水滲漏；

　　6.自診斷、自補償、自學習；

　　7.迷宮為專利產品，專利號為：ZL03100624.8。

三、JTY-GF-GST9711(Ex)（船用）技術特性：

　　1.工作電壓：DC16V～DC28V

　　2.靜態電流≤60μA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)

　　3.報警電流≤30mA(注：報警時電流的大小取決于控制器的限流情況。不允許直接用DC24V供電，否則探測器會因無限流電阻而燒壞。）

　　4.最大波紋電壓：4V(峰峰值)

　　5.報警復位：瞬間斷電(5sMin，DC2.5VMax)

　　6.上電時間≤10s

　　7.報警確認燈：紅色，正常監視時周期性（2s～4s）閃亮，報警時常亮

　　8.防爆標志：ExibIICT6

　　9.防爆合格證號：CE062089

　　10.安全柵參數：U0=28V，I0=93mA

　　11.保護面積：當空間高度為6m～12m，一個探測器的保護面積，對一般保護現場而言為80m2。空間高度為6m以下時，保護面積為60m2。具體參數應以GB50116《火災自動報警系統設計規范》為準。

　　12.線制：與電源線采用有極性二線制連接

　　13.使用環境：溫度：-10℃～+55℃ 相對濕度≤95%，不凝露

　　14.外形尺寸：直徑：100mm高：52mm（帶底座）

　　15.外殼防護等級：IP32

　　16.殼體材料和顏色：ABS，瓷白

　　17.重量：約110g

　　18.安裝孔距：45mm～75mm

　　19.執行標準：GB4715-2005、GB3836.1-2000、GB3836.4-2000

四、JTY-GF-GST9711(Ex)（船用）結構特征與工作原理：

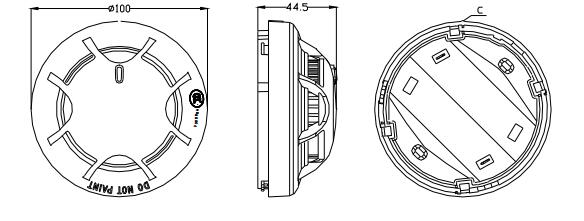

1. 探測器外形示意圖如圖1所示。

JTY-GF-GST9711(Ex)

　　2.工作原理

　　探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。

　　報警輸出信號采用電流方式，便于多只探測器串聯使用及故障、火警檢測。
