TS-GSTN60消防電話總機
文章來源：m.hnwgkl.com作者：海灣消防公司人氣：2823日期：2019-05-04 05:02:22

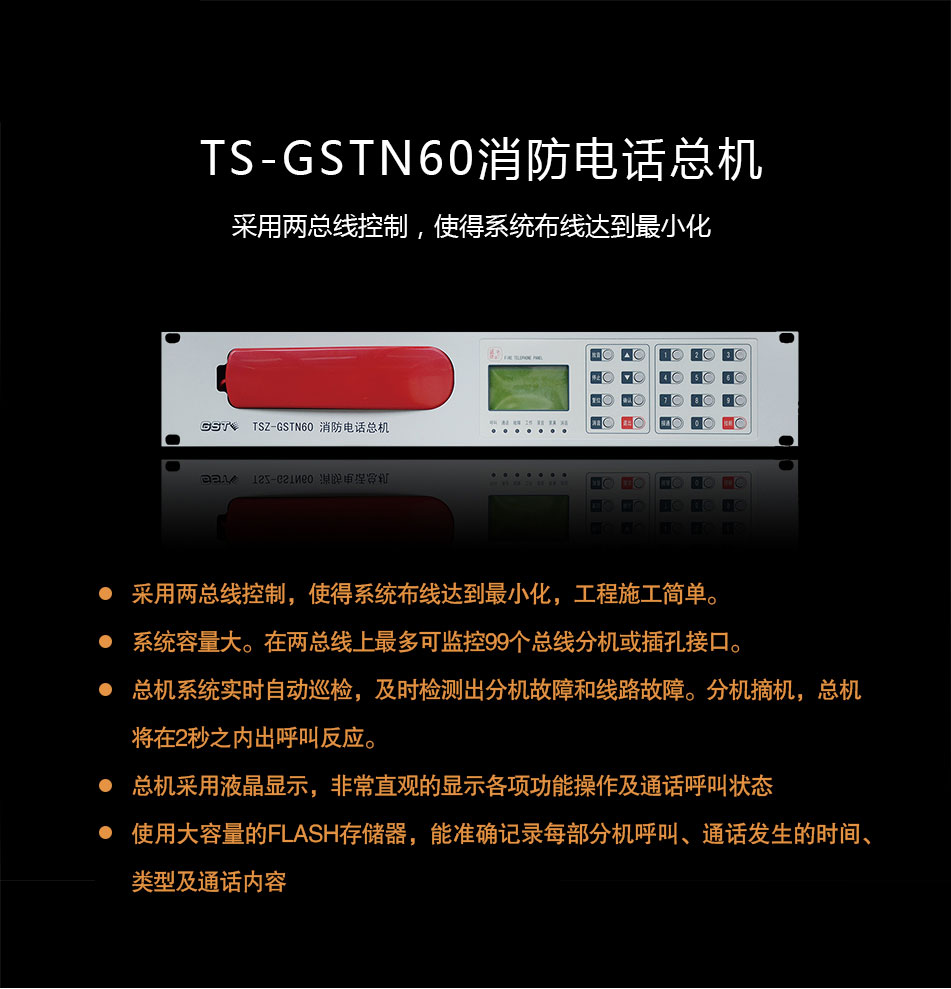

一、海灣TS-GSTN60消防電話總機特點
采用兩總線控制?？倷C(jī)、電話分機及電話插孔接口之間兩總線連接，使得系統布線達到最小化，工程施工簡單。
系統容量大。在兩總線上最多可監控99個總線分機或插孔接口。
總機系統實時自動巡檢，及時檢測出分機故障和線路故障。分機摘機，總機將在2秒之內出呼叫反應。
總機采用液晶漢字圖形顯示，可以非常直觀的顯示各項功能操作及通話呼叫狀態，使用非常便利。
總機中使用了一片大容量的FLASH存儲器，可以存儲9小時以上的通話錄音，及500條記錄，能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容，

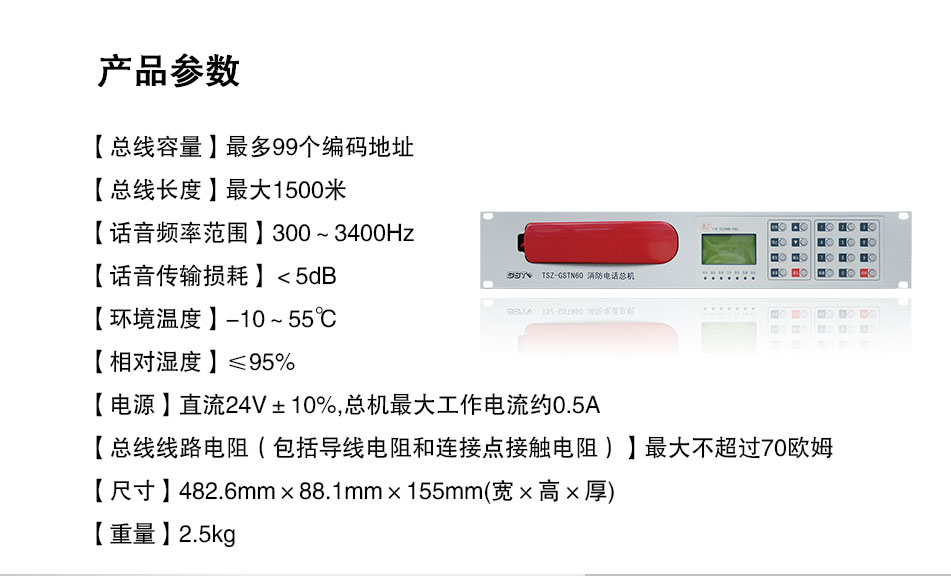

二、海灣TS-GSTN60 消防電話總機主要技術指標
電源：直流24V±10%,總機最大工作電流約0.5A
總線線路電阻（包括導線電阻和連接點接觸電阻）：最大不超過70歐姆
總線容量：最多99個編碼地址
總線長度：最大1500米
話音頻率范圍：300～3400Hz
話音傳輸損耗：＜5dB
工作環境：環境溫度：-10～55℃；相對濕度：≤95%

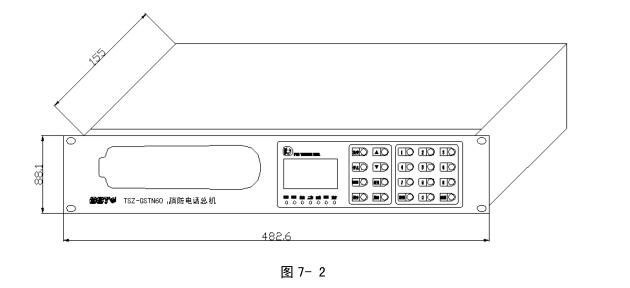

電話總機的尺寸和重量 尺寸：482.6mm×88.1mm×155mm(寬×高×厚)，如圖7-2?！ ≈亓浚?.5kg
三、海灣TS-GSTN60消防電話總機結構特征、安裝與布線
電話總機的安裝方式采用2U標準上架式結構。線路傳輸?shù)恼Z音信號是小幅度的模擬信號，極易受到空間輻射、報警系統、廣播系統等信號干擾，所以現場布線時，電話系統的穿線管道應獨立敷設，不要同報警系統、廣播系統等線路同管穿線，采用的導線宜選用截面積不小于1.0mm2的屏蔽雙色雙絞線，這樣可以保證清晰的話音質量。
圖7-3中，“總線通話H+H-”連接總線分機和插孔接口或消防電話中繼器，接線時分正負極性，接反不能正常工作，但不會損壞總線部件。“輸入DC24V和機殼E”連接外部直流電源和AC220V保護地。
圖7-3中，“總線通話H+H-”連接總線分機和插孔接口或消防電話中繼器，接線時分正負極性，接反不能正常工作，但不會損壞總線部件。“輸入DC24V和機殼E”連接外部直流電源和AC220V保護地。
