火災自動報警系統線路穿越防火分區時，其短路隔離器如何設置？
問：對于樹形結構的火災自動報警系統，當報警總線及聯動總線穿越防火分區時，其短路隔離器如何設置？

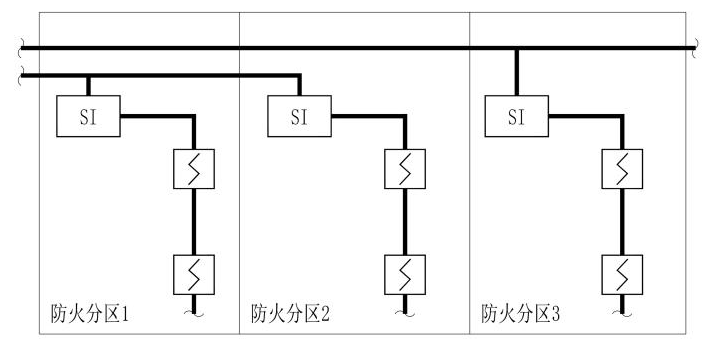

答：參照國家標準設計圖集《火災自動報警系統設計規范圖示》14X505-1第12頁3.1.6圖示3（如下圖），短路隔離器可設置在被隔離設備所在的防火分區內，其出線不應跨越防火分區。

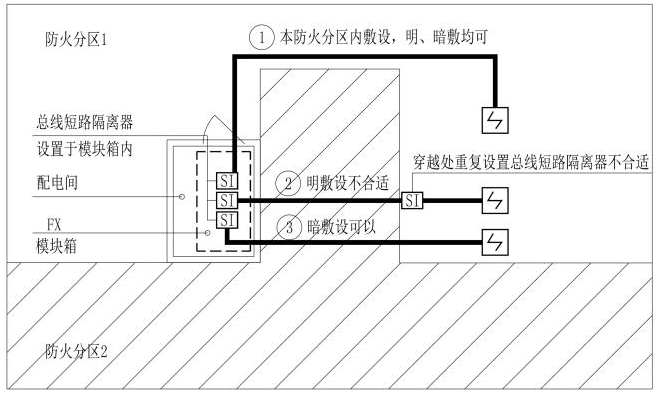

問：樹形結構的火災自動報警系統，當本防火分區總線短路隔離器出線穿越不同防火分區至同一防火分區時，穿越處是否仍需設置總線短路隔離器嗎？
答：總線短路隔離器出線后不適合再重復設置總線短路隔離器，同時該出線位于其他防火分區時，不應接入任何設備且線路不適合明敷設。
依據GB55036-2022《消防設施通用規范》：
12.0.4 火災自動報警系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等設備的總數不應大于32點。總線在穿越防火分區處應設置總線短路隔離器。
【條文說明】本條規定了火災報警控制器和消防聯動控制器回路總線上短路隔離器的設置要求，以減少系統設備或回路總線短路故障的影響范圍，有效降低系統的故障風險。設置短路隔離器是保證系統整體功能不受故障部件影響的關鍵，一旦某個現場部件出現故障，短路隔離器即可有效隔離故障部件，能夠最大限度地保障系統的整體功能不受故障部件的影響。
