GST-DY-100型電源箱
文章來源：m.hnwgkl.com作者：海灣消防公司人氣：2069日期：2019-05-03 12:07:47
一、海灣GST-DY-100智能電源箱的介紹：

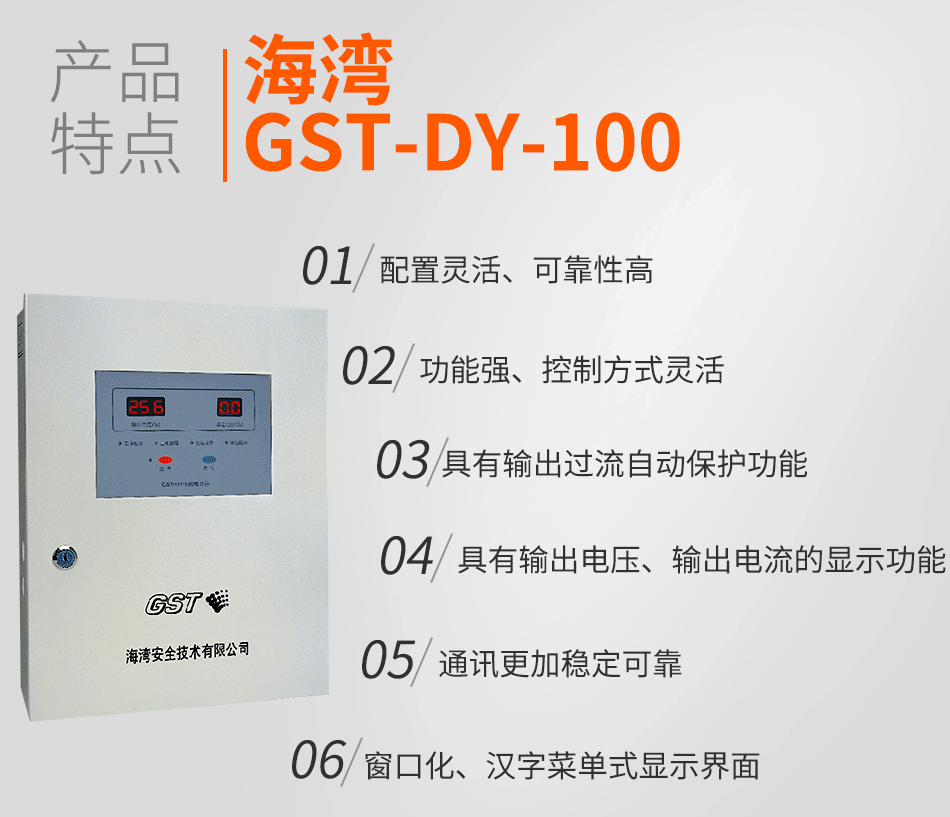

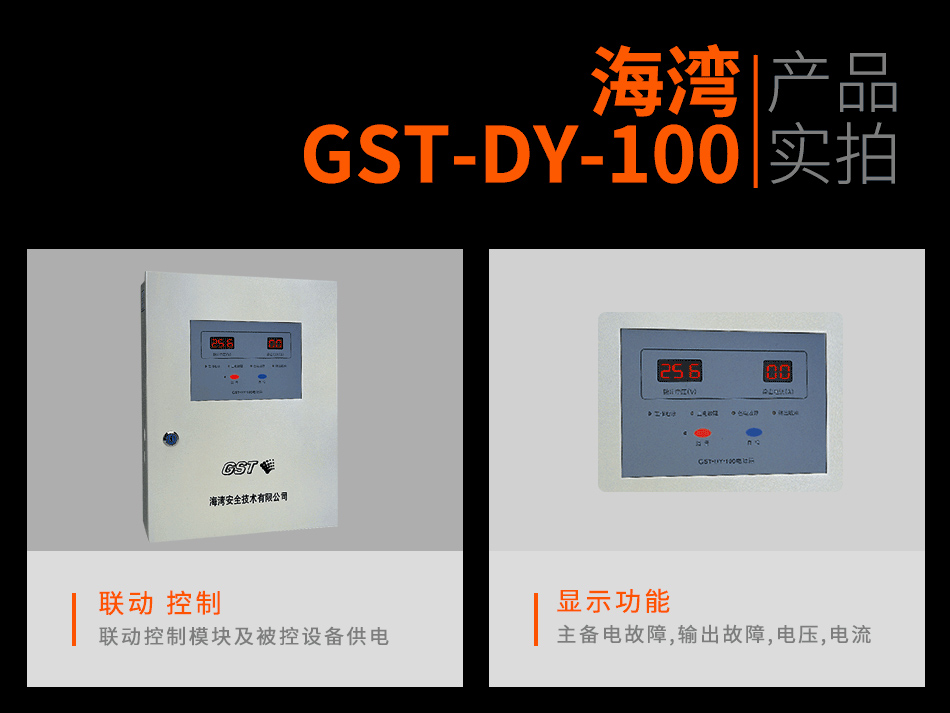

非網絡型智能電源箱GST-DY-100型電源箱是一種DC24V大容量電源輸出設備，在火災報警控制系統中，可作為聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。電源箱以交流220V作為主電源，同時內置DC24V/7Ah密封鉛電池作為備用電源，采用開關電源穩壓電路及備電浮充電路，具有輸出過流自動保護、主備電切換和完善的備電自動充電及備電過放電保護功能。同時，本智能電源箱可對主、備電及電源輸出狀態進行監控，可報主、備電故障、輸出故障，還具有輸出電壓、輸出電流的顯示功能，可直觀地觀察電源箱的工作狀態。

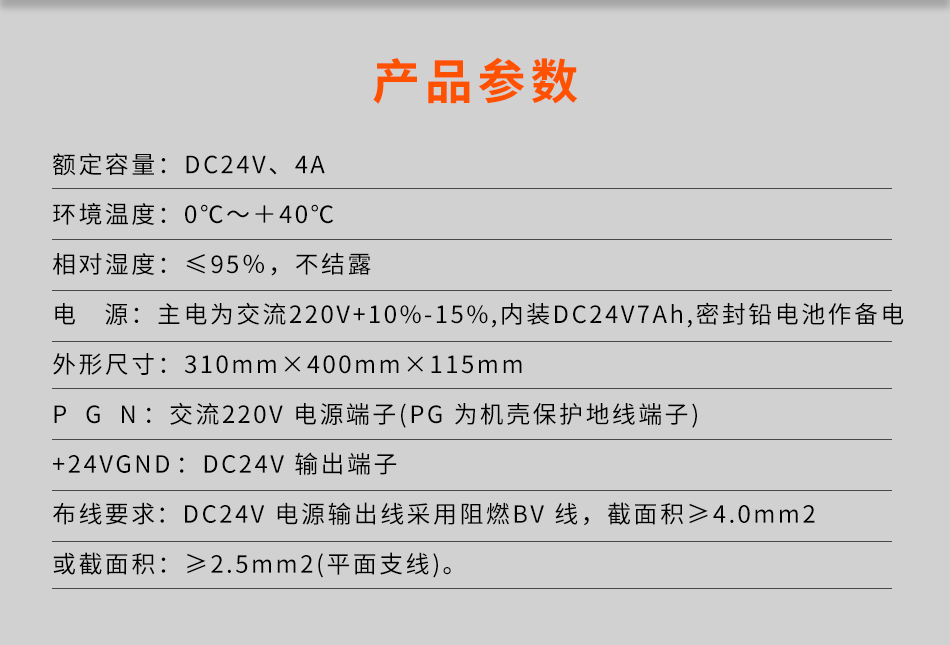

二、海灣GST-DY-100智能電源箱的主要技術指標：
1、額定輸出容量：DC24V、4A
2、使用環境：溫度：0℃～＋40℃
相對濕度≤95％，不結露
3、電源：主電為交流220V+10%-15%，內裝DC24V7Ah密封鉛電池作備電
4、外形尺寸：310mm×400mm×115mm
三、海灣GST-DY-100智能電源箱的結構特征、安裝與布線：

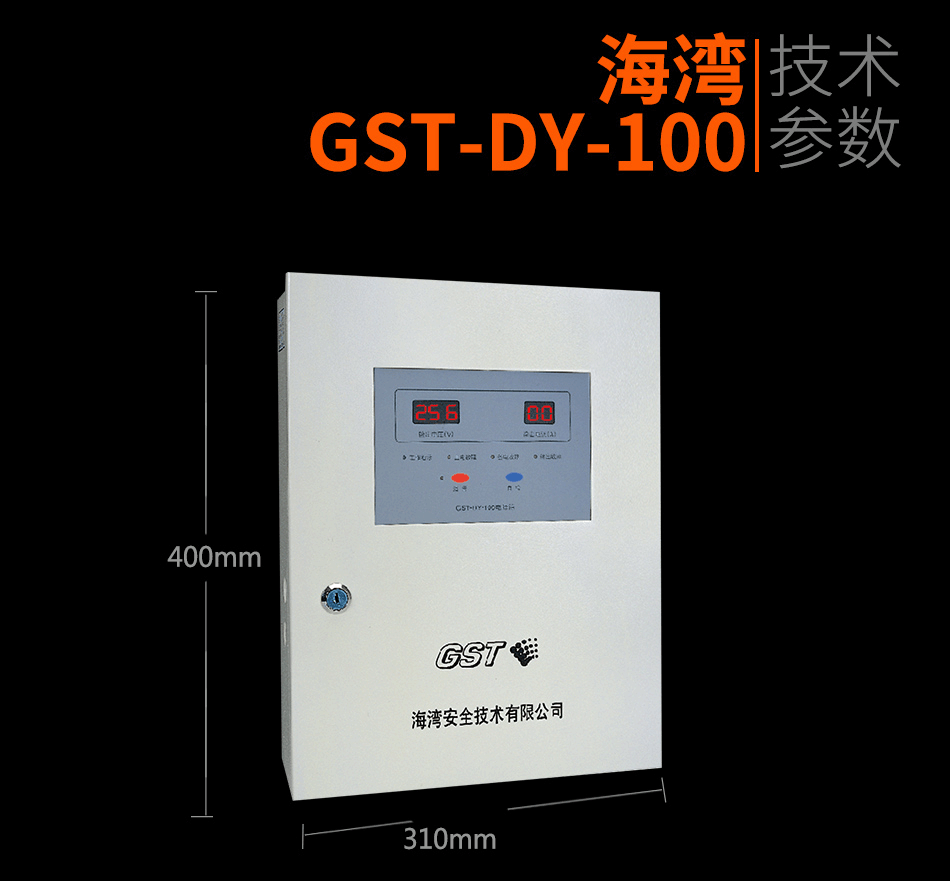

GST-DY-100型電源箱外形示意圖如下：
海灣GST-DY-100智能電源箱采用壁掛式結構安裝，其接線板外接端子示意圖如下：
其中:
L、PG、N：交流220V 電源端子(PG 為機殼保護地線端子)
+24V、GND： DC24V 輸出端子
布線要求：DC24V 電源輸出線采用阻燃BV 線，截面積≥4.0mm2(豎井內干線)或截面積≥2.5mm2(平面支線)。
